激光超声和超声对比 |
|

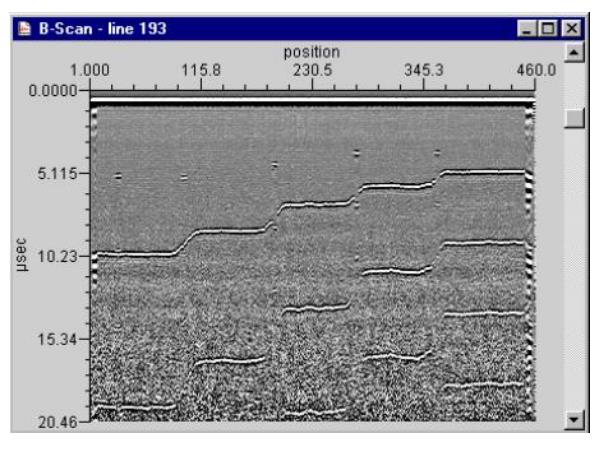

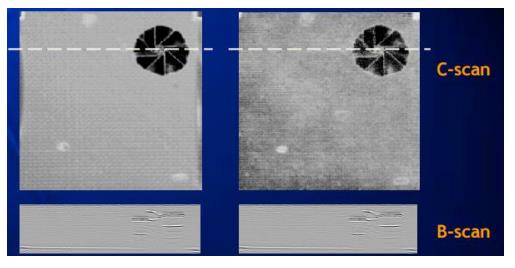

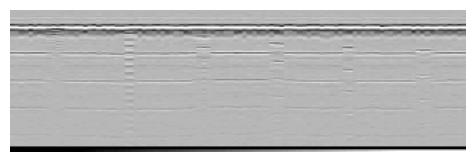

激光超声与常规超声B-扫描不同角度对比 |
|

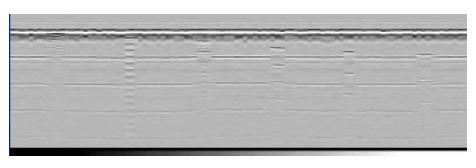

B-扫描在45°角采集的样品在图像中相同深度的缺陷 |
|
激光超声角度检测优点 事先不知道形状的检测 |
|

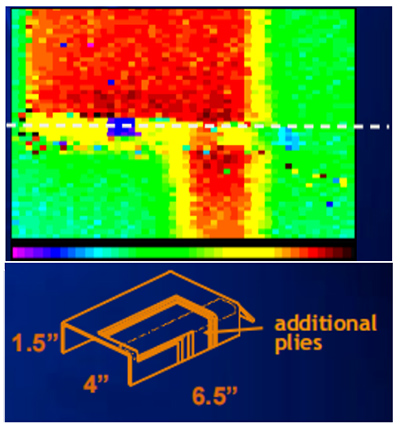

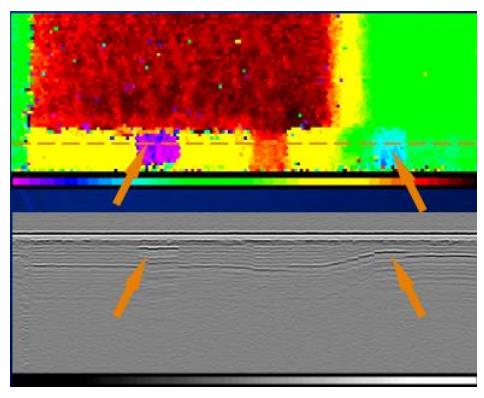

激光超声拐角检测的优点 |
|
小型激光超声检测系统
|
LUIS 可以检测广泛的缺陷,如分层。固体复合材料结构或蜂窝结构复合材料内的夹杂物和游离物。 一旦发现缺陷, LUIS 使操作者能够快速定位缺陷的位置直接在零件上。 然后可以迅速采取补救措施。 |
使用 LUIS, 用激光超声探头检测零件优势 : • 无需管理压力喷射系统中的水 • 无需“预扫描”的部分或广泛的机器人定位编程 • 对零件无需“触摸” • 无需精密夹具 ; 该部件可以在其制造装置中检测 |
|
|

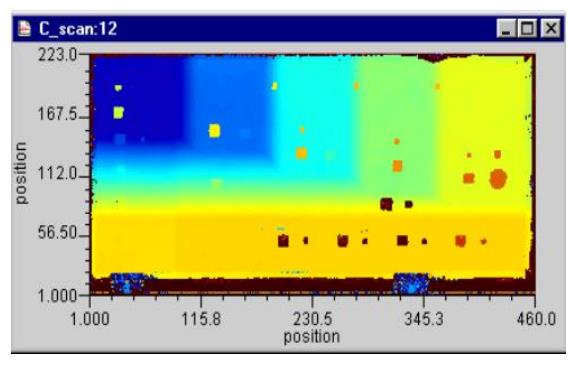

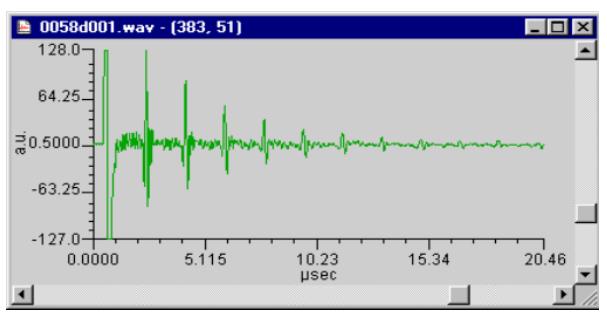

由于它的非接触性质, LUIS 可以很容易地检查各种形状的组件。无需事先了解零件形状, 大大减少了安装时间和检查时间。 LUIS 结合了光学系统的灵活性和超声波检测的准确性。标准超声数据处理和解释可以直接应用于 LUIS 数据。 LUIS 带 A-scan. 8-scan 和 C-scan 成像软件。 常用于复杂的几何形状如: 楔形结构、拐角结构、V型结构、T型结构、蜂窝夹层结构等,航空工业及其他领域都有较好的应用效果。 |
规格:
|
紧凑的系统用于单个部件的检测迹:3.6m[12ft]x1.1m[3.6ft]x2m[6.6ft] |
单扫描:1.8m [6ft] x1.8m [6ft] |
大型结构系统,如机身占地面积:7m[23ft]x1.1m[3.6ft]x2m[6.6ft] |
工作距离:1.2m [4ft] to2.4m [8ft] |
