冷光源热红外成像设备

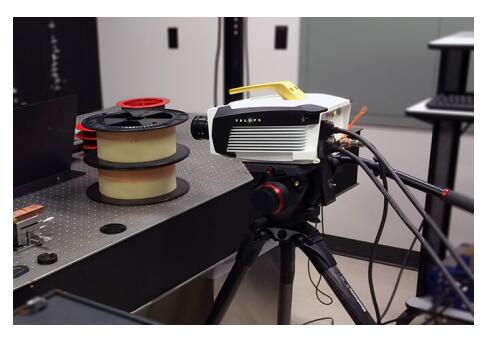

FAST-IR 照相机

激励源

分析软件

控制系统

优点

帧频

高性能的成像电路可提供高达3000 fps速率的红外热图像，取决于不同型号。在开窗模式下帧频甚至可以高于100000fps。 在如此高速的情况下，无损检测甚至可以在非常薄或导电性很 强的材料上进行。

高灵敏度

通过使用TELOPS热像仪，可探测达18 mk的温差，因此具备检测具有挑战性的目标，如电路的热消散

先进的标定方法

独家专利的红外图像实时处理方法，如NUC、辐射温度、自动 曝光控制（AEC）和增强的高动态范围成像（EDHRI）保证了 相机在所有操作设置范围内，在保证易用性操作灵活的同时也 保证了测量准确等特点。

强大的软件

直观、强大的后处理软件能够提供快速、可靠的结果。软件提 供各种触发方法，这些触发方式都是精心设计的，具有可重复 性，同时也是一个集成的基石效应校正

主要应用

碳纤维增强聚合物 （CFRP）分层

复合材料的冲击损伤检测

涂层下面的腐蚀检测

主要应用

碳纤维增强聚合物 （CFRP）分层、复合材料的冲击损伤检测、涂层下面的腐蚀检测

检测优势

温度分辨率，非常适合高导电性材料：

高帧率，在空间上解决更小的厚度，更小的尺寸缺陷

帧素可调，保证了检测灵敏度

自动曝光控制 (AEC 模式)

技术优势

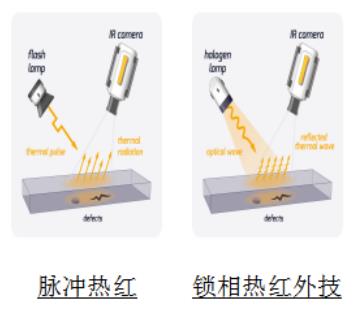

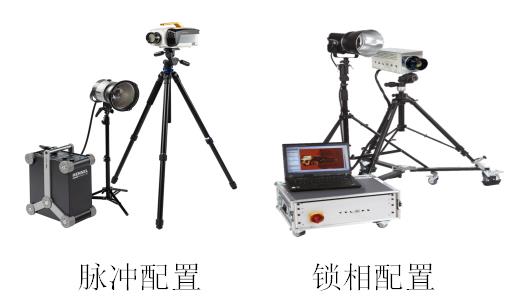

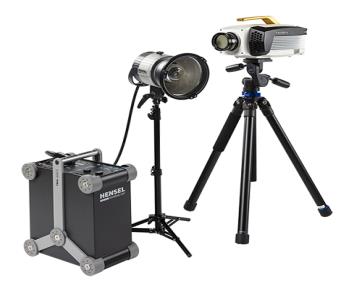

脉冲热红外技术

快速、非接触、灵敏度高

锁相热红外技术

加热均匀，高测量精度，高缺陷探测能力

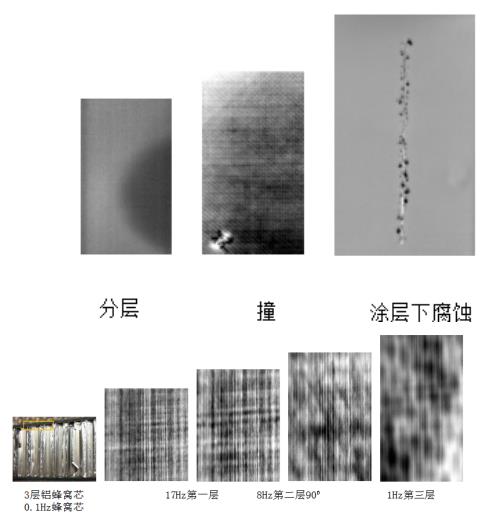

检测案例

复合材料检测

分层

撞击

涂层下腐蚀

飞机尾翼复合材料成像精度

17Hz第一层

8Hz第二层90⁰

1Hz第三层

0.1Hz蜂窝芯

行业应用

TESTD热红外成像系统以其检测速度快被广泛应用在各行业的薄膜或薄层材料的无损检测定性和定量当中：

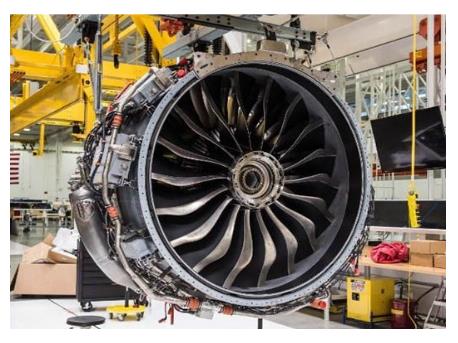

航空：带热障的涡轮叶片厚度检测、纤维增强聚合物机身碳纤维(CFRP)检验

汽车：有机油漆下钢的腐蚀检查

船舶：涂层下的腐蚀检测
