T-Ray®5000是第一个紧凑的脉冲太赫兹检测系统,它坚固耐用,可以部署在工业环境中,光纤耦合传感器头安装在机架中,可灵活配置,快速轻松地进行先进的太赫兹检测,执行高强度检验。

产品详情


T-Ray5000是首款紧凑型太赫兹脉冲检测系统,坚固耐用,可用于工业环境,并具有机架。

安装包中光纤耦合传感器头提供的所有灵活性。通过具有可更换的传感器头,T-Ray5000可以配置以适应您的特定应用。

在反射模式下工作,光纤耦合传感器头提供皮秒持续时间的T-Ray脉冲,允许高速扫描图像很容易产生。在传输过程中安装云台和样品到平移台也可以获得高质量的传输图像。

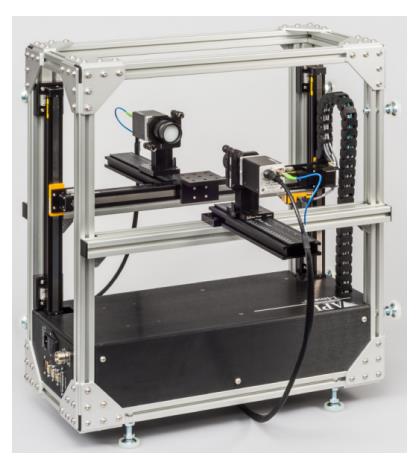

MSL5201T图像平台可以定位为水平或垂直扫描。发射器和接收器可以配置在传输,或共线反射几何使用共线适配器。




MSL5201的移动速度可达150毫米/秒,并可提供低于30微米的步进分辨率。电机与所需的放大器和编码器集成在一起,以每秒高达1000像素的速度获取高质量的图像。

T-Image有一个嵌入式运动控制器,通过运行在太赫兹控制单元上的软件进行配置.




检测优势

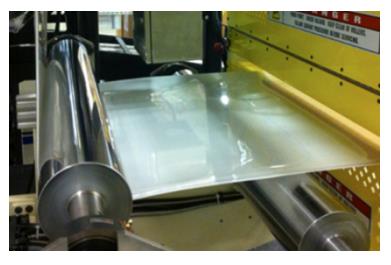

高精度在线涂层测量:

密度

单层和多层厚度

克重

产品均匀性

结构完整性

涂层厚度





优点

光纤耦合,

便于移动

图像分辨率达到100微米

非常适合野外工作可直立或俯卧操作

提供简单易用的成像软件

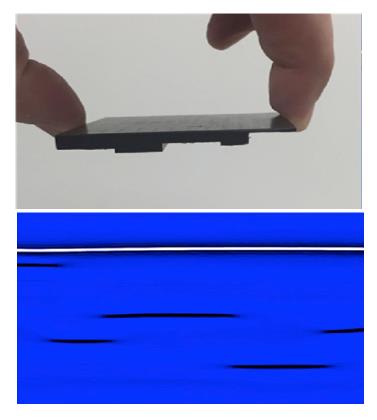

透射或反射图像








检测优势


高精度在线涂层测量:

密度

单层和多层厚度

克重

产品均匀性

结构完整性

涂层厚度


提供多种镜头配置




时域光谱分析:

太赫兹光子的能量允许探测和研究低能跃迁,如分子旋转,蛋白质折叠,固态材料中的声子,电路特性等:

材料学应用,如半导体、晶体的介电性、

生物医学应用,如生物分子中小的分子间及低频特性、皮肤癌检测等

安全威胁检测,如爆炸物、武器

环境传感应用,如气体检测

食品及生活用品质量检测,如水分含量


主要应用

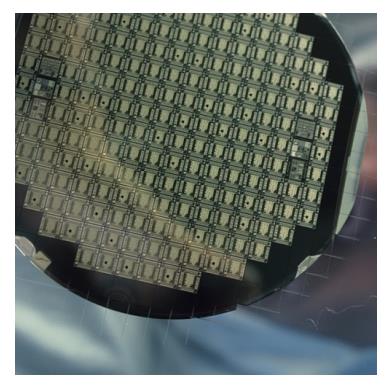

时域反射、层析成像、无损材料检测、包装检验、半导体晶圆检测、医学和生物成像研究、远程威胁检测、国土安全研究
