Tecscan的超声喷水检测系统,定制化机械臂超声系统,专为大型结构和部件设计的超声喷水检测系统,安装TecView软件用于材料的2D或3D检测。超声喷水检测系统是由一个大型工业扫查器,先进的运动控制站,尖端的超声硬件和我们出色的TecViewTM UT软件包组成。

产品详情

Tecscan的超声喷水检测系统是专为大型结构和部件的超声检测所设计。超声喷水检测系统是由一个大型工业扫查器,先进的运动控制站,尖端的超声硬件和我们出色的TecViewTM UT软件包组成。

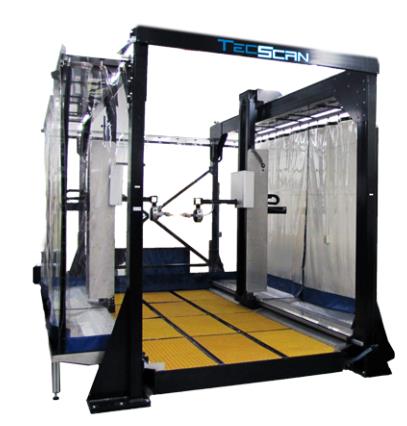

机械扫描仪是一种大型工业直角坐标机器人,可容纳多达12个独立轴。该结构是由结构钢构件(钢管、工字钢、钢板等)

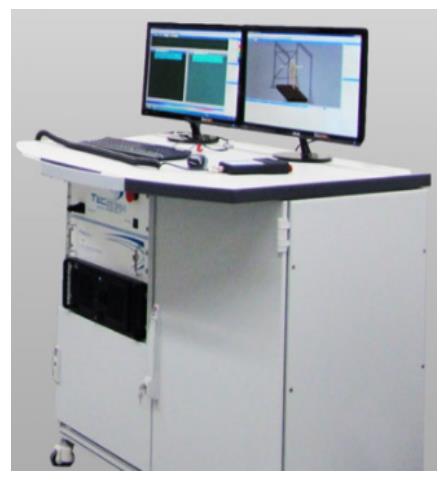

接在一起,以增加刚度。控制室包括所有的龙门电子元件,它被设计为容纳两个系统用户进行系统控制和数据分析。



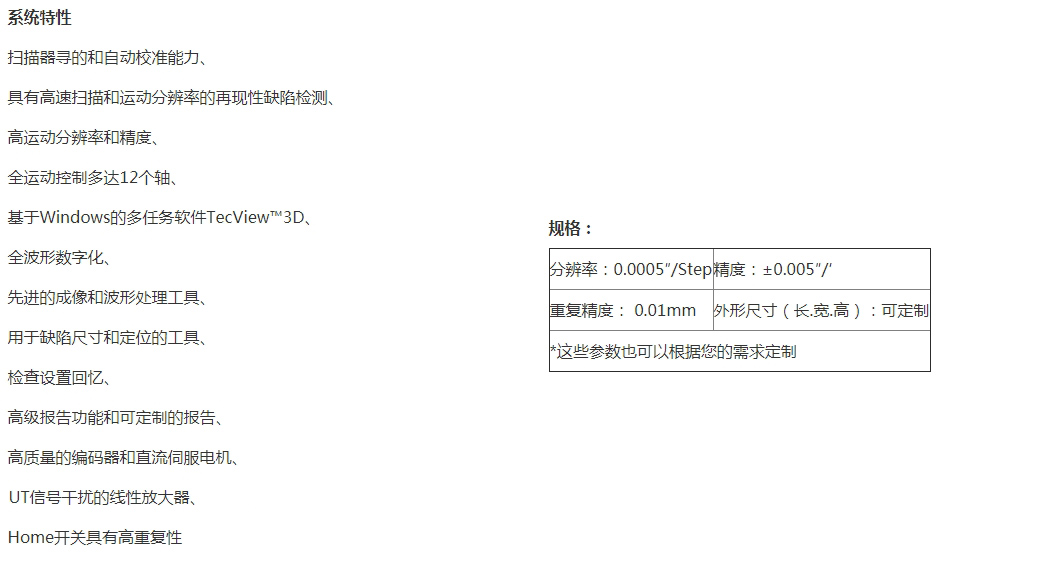

优点

软件具有直观的用户界面和多扫描处理能力CAD文件导入、3D曲面的高速扫描、轮廓跟踪功能、全数字化波形捕捉与实时A, B和C扫描

主要应用

航空航天、复合材料、锻件、铸件、汽车行业

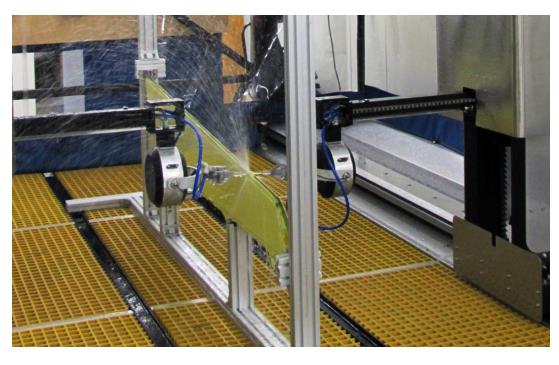

机械臂3D系统


机械臂3D超声波结构是专门设计的,用于对复杂的复合材料和金属结构进行三维扫描。这种龙门系统由2个独立的X轴(X1和X2), 2个水平Y轴车厢(Y1和Y2), 2个Z轴车厢(Z1和Z2),以及两个旋转/框架组件组成。

机械臂3D系统可以配备水回收罐或集成的混凝土基坑设计。配备高效的水过滤系统和水调节系统,优化水流量,保证UT信号不间断。






先进的技术

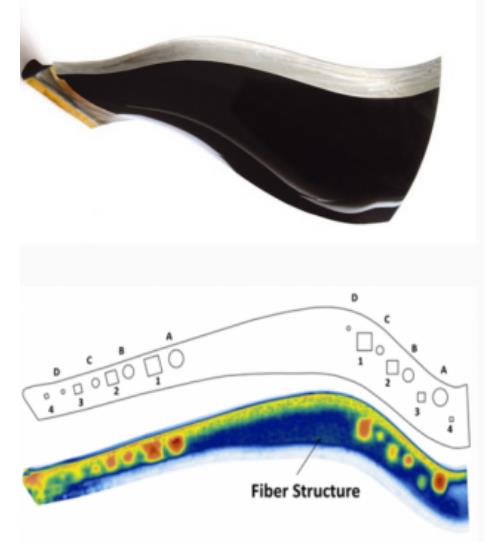

使用高质量的伺服电机装备了齿轮箱和光学编码器。龙门系统还附带所有所需的水计量和过滤设备。我们的喷水龙门系统可以用于超声波穿透(TT)和脉冲回波(PE)测试技术,这是在检测厚复合材料的分层时常用的技术,以及夹层蜂窝,用于评估粘接失效或压碎芯的存在。该系统可以生成被检测结构的A-Scan、C-Scan和B-Scan图像,小至1mm的缺陷可以被检测到,并映射到3D C-Scan上。



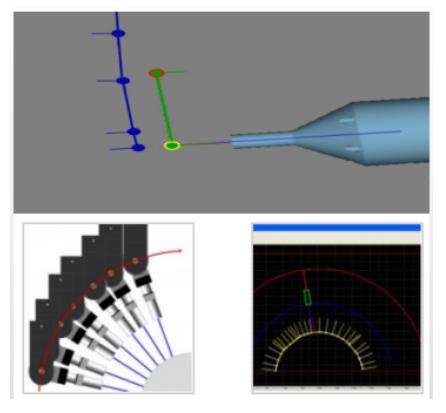

系统控制软件TecView™ 3D

对于复杂的零部件,机器人手臂系统可以进行轮廓跟踪或使用TecViewTM 3D进行全3D扫查。龙门系统全部由电脑控制,且示教部件或扫查计划可直接从CAD文件导入。3D曲面的高速扫描,可以实现实时显示机器人手臂系统在检测时的扫查结果。TecView™软件包使过程简单和快速。机械臂3D系统使用我们的TecView™3D软件包进行操作,该软件包控制所有轴,设置所有检查参数,并对收集的超声波数据进行所有所需的C-Scan和B-Scan分析。
