真空载便携式成像

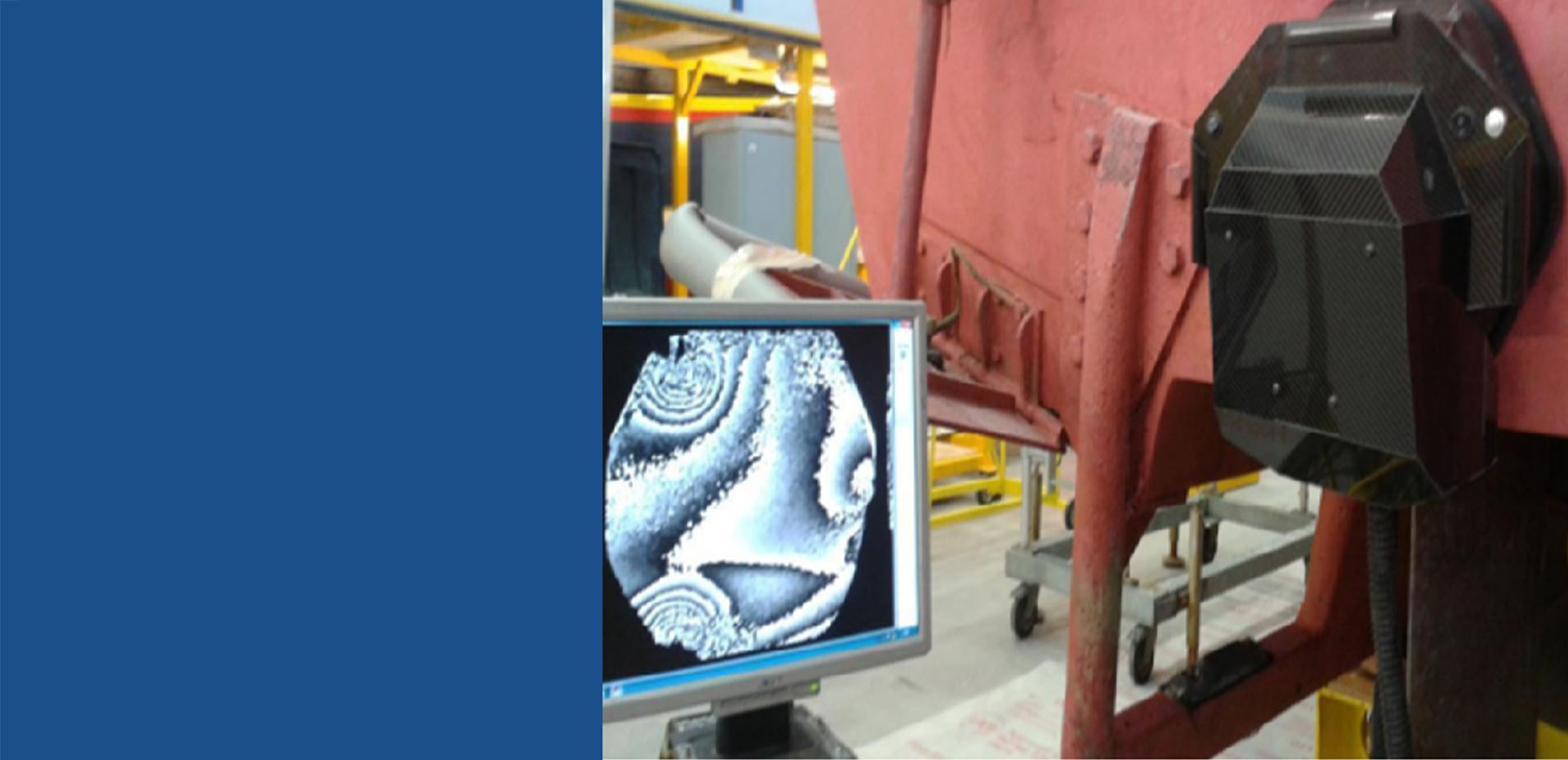

Vac-Dtect一种多功能的手持激光散斑系统，包括安装在坚固的轻型碳纤维外壳中的激光照明系统和采集系统。一个独立的控制单元由一个10米长的线缆连接。

该系统为复合材料、粘结结构及其他先进材料的快速、大范围检测提供了及其方便的现场无损检测。使用可变真空负载加载目标允许用户评估组件的结构,真空罩结构能够快速检测缺陷，如分层、脱粘、冲击损伤和其他异常。

检测优势

激光散斑系统为用户提供了包裹和未包裹的相位图，使结构中的异常很容易识别：

无损伤部分的包裹图像

无损伤部分的未包裹图像

损伤部分的包裹图像

损伤部分的未包裹图像

Vac Dtect 系统提供了一个 439 平方厘米的视野，允许对复合材料、粘接结构和其他先进材 料进行快速的广域检测：

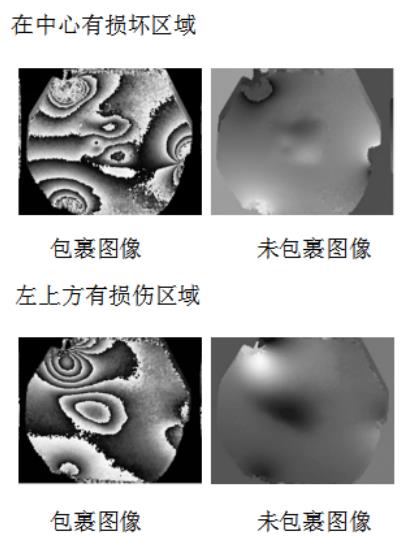

在中心有损坏区域的包裹图像

在中心有损坏区域的未包裹图像

左上方有损伤区域的包裹图像

左上方有损伤区域的未包裹图像

Vac-Dtect 已被设计成工业环境下运行，一个熟练的操作人员可以在一天内检测 80 平方米的平 坦区域。

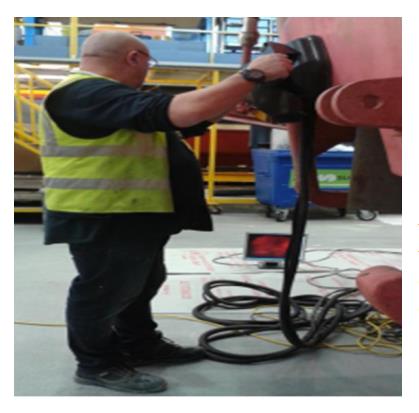

一名训练有素的 NDT 工程师可以对船尾进行快速检测，检测速度为1平方米/5分钟
