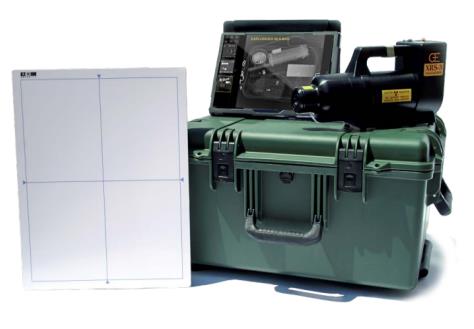

Pacific Imaging便携式数字X射线解决方案 GIS410是一种无线、重量轻、盒式大小的数字射线成像系统。

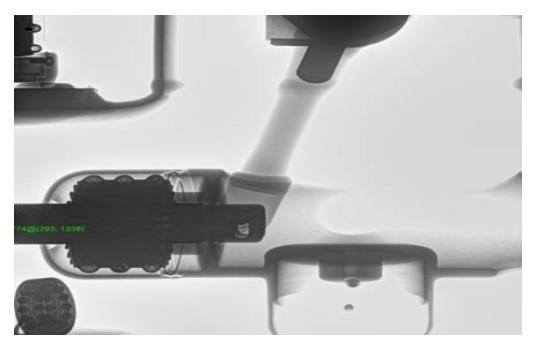

GIS410可完成各种零件检测位置的检测图像生成,通过计算机工作站和专用NDT软件实现图像的屏幕显示/图像处理/测量等一系列数字化方式,对图像进行相关评定和处理。该系统检验的对象包括电气GIS、焊缝、焊接接头、铸件、压力容器、管道、涡轮叶片以及航空航天组件，并且提供辐射成像的高清晰度及图像质量。

系统组成

300kV高频恒压X射线机EVO 300DS；EzDR1717平板；图像处理软件；图像处理工作站等组成。

X射线管技术特点

• 基于高频恒压技术，曝光效率高，穿透能力强；• 采用金属陶瓷管芯，抗震和真空度好，可靠耐用；

• 35˚C时可连续曝光至少1个小时，无需休息；• 85～264VAC/45～65Hz电源条件下可稳定工作；

• 内置激光等清晰指示辐射范围和中心位置

• 提供1.0mm焦点版本，适合高穿透力数字成像

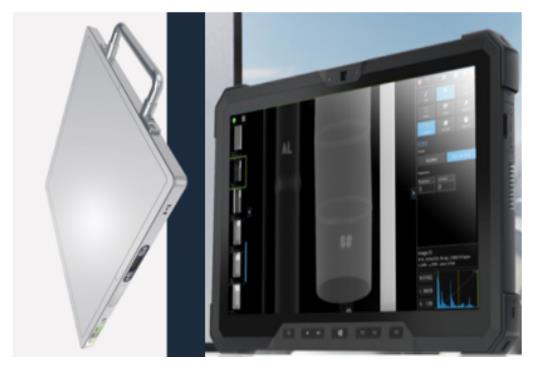

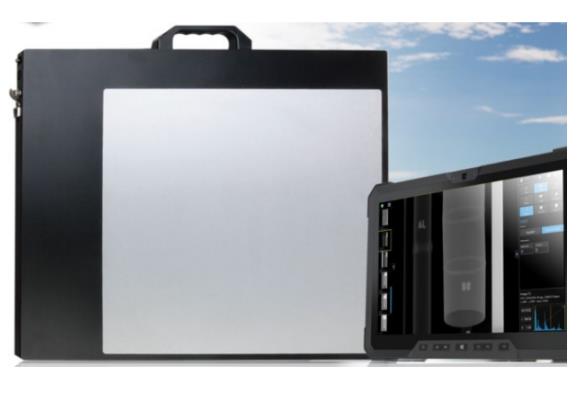

平板探测器技术特性

• 平板：非晶硅TFT/阵列二极管；• 闪烁体：CSl（Gd2O2S）；• 像素矩阵：2048×2048；• 像素间距：200µm

• 模数转换：14 Bit；• 外形尺寸： 50cm×56cm×22cm(w×l×d)；• 重量：8.8 KG；• 外壳：前后碳纤维；• 数据传输：千兆以太网；• 软件：支持32位和64位操作系统；• X射线曝光：集成X射线触发控制自动曝光；• 延迟：＜6%（第1帧）；• 动态范围：＞74dB(AO)，＞87dB(AP)

解决方案

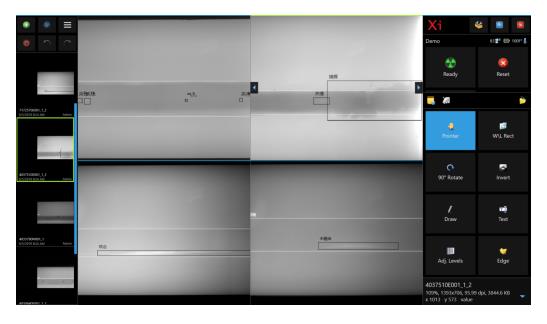

NDT专用图像工作软件，可实现自动文件历史记录跟踪使用了该文件的人以及任何原始文件的更改；计算机和软件可轻松连接到现有的Windows网络；通过客户网络进行远程访问，在范围内共享文件；具备将文件保存到CD、DVD、闪存驱动器的内置功能

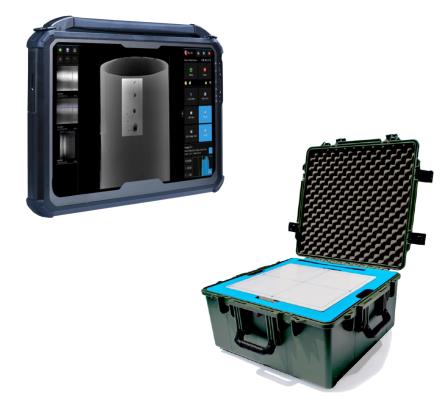

便捷稳定

薄、轻、无线； 独创稳定通讯协议，满足工业探伤严格要求以及恶劣通讯环境；傻瓜式校正，严谨的设计验证以及远程支持功能强大的底层设计，对X射线深入理解，灵活配置支持所有应用

独特功能

• DR防护装置

• PI处理算法

• 无线控制（平板、射线机）

• 16位图像处理软件
